【圆锥粉碎机配件】偏心套的5种加工方法

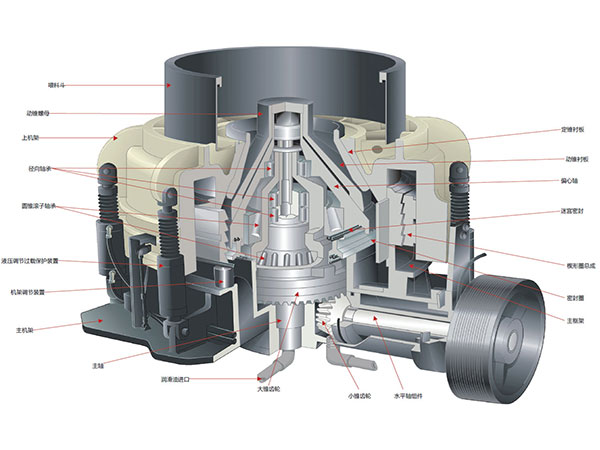

偏心套是圆锥碎石机的零件之一，内已知的弹簧、西蒙斯、单缸、多缸等系列，尽管其偏心套形状和尺寸各不相同，但很多都是外圆与内孔轴线歪斜，因此机器粉碎做工大体相同，本文就为大家介绍圆锥粉碎机偏心套的多种经常使用粉碎做工，并作一比较。

1.卧车简易胎具法

用常规办法在卧车上粉碎好偏心套外圆，卧车卡一内孔轴线歪斜的圆柱孔胎，以内孔两端找零，装入偏心套，顶丝，将胎和偏心套不变成一体，用普通长刀杆镗车粉碎偏心套内偏心斜（锥）孔。

这类粉碎做工应用在偏心套较短，卧车拥有大溜板纵向无需人工走刀，中溜板可按偏心套孔斜度无需人工径向移动的状况，该粉碎做工比较简单，但因刀杆较长，吃刀量小，振动大，精度和效能稍差。

2.卧、立车法

很多同办法同上，在卧车粉碎好偏心套外圆后，在立车上直接用百分表找正卡紧，长刀杆粉碎内锥（直）孔，这类粉碎做工不所需每个胎具，合适单件，效能低，粉碎精度由操作者程度。

3.卧车、镗孔胎具法

同办法一，卧车车好偏心套外圆后，将其装卡在不变于卧车导轨上的支架中，车床卡盘卡住置于偏心套锥孔中的刀杆，刀杆另一头由支架支承，该刀杆有一差动驱动机构，刀杆操作时，刀杆上的两齿轮与定在车床刀架上的两齿轮因齿数差而出现操作，驱动衔接成一体的走刀丝杆操作，丝母座上不变一镗刀，丝母座导轨轴向是按偏心套锥孔斜度生产的，卡盘操作时，刀杆上的镗刀在随刀杆一起操作的此时，即沿偏心套锥孔轴线轴向位移，又按偏心套锥孔斜度径向位移，粉碎出偏心套的偏心斜（直）孔。

该办法的胎卡具复杂，粉碎精度高，效能高，合适大量生产，但因刀杆导轨易被切屑扬尘研损，空间较大，粉碎精度较差。

4.先孔后外圆芯轴法

很多同办法一，但需先在卧车粉碎偏心套内孔，偏心套以孔定位不变于芯轴，芯轴尾座侧孔是按偏心套内外轴线斜角，并根据芯轴长度计算好偏心量而粉碎，卧车卡、顶芯轴，粉碎偏心套外圆。

该粉碎做工因锥孔径向尺寸变化较大，偏心套在芯轴上轴向位置变化较大，且因偏心套较长，芯轴尺寸较大，粉碎不便，效能不如上述2种粉碎做工高，精度由芯轴精度。

5.数控镗粉碎法

近几年，一部分生产商购置了数控镗床，该镗床可以方便粉碎出偏心锥孔，精度和效能都很理想，为偏心套的粉碎性能，数控镗粉碎是机器粉碎的方向，不过当前内一部分生产商因暂无此类机床，用通用机床粉碎偏心套，精度和效能都较差，上述办法中，相对较较镗孔胎具法的粉碎精度和效能稍好些。
